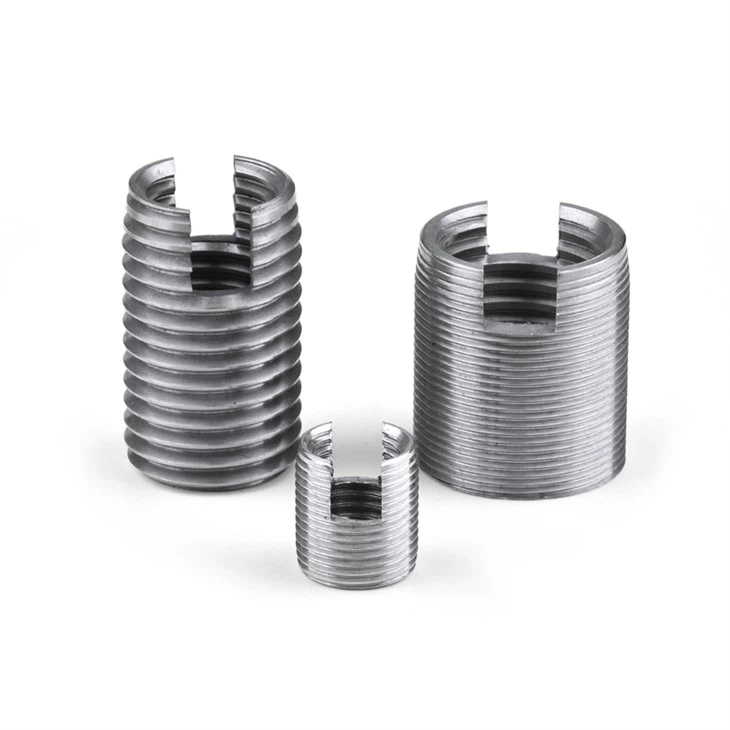

دو شیار برش خود را وارد کنید

سوپاپ خود را با شکاف برش یک اتصال دهنده برای ایجاد اتصالات پیچ مقاوم در برابر لرزش با ظرفیت بار بالا در مواد با مقاومت برشی کم است. (Metric، UNC یا UNF)

امکانات :

1. درج انتگرال خود را دارای یک سطح برش موثر موثر است، بنابراین اطمینان از درجه بالاتر از کشش استحکام.

2. درج انتگرال خود را پس از آن به قطعه کار پایان داده شده است. این بدان معنی است که خروجی دستگاه ریخته گری بالاتر، از نظر اجزای وارد شده به اشتباه ریخته گری هیچ رد شده است، هیچ شن و ماسه ریخته گری در موضوع ناپدید شده است.

3. یک سوراخ نگهدارنده قبل از بازی یا قبل از حفاری با الزامات تحمل عادی برای رانندگی در انتهای خود نفوذ کافی است. موضوع همیشه دقیق است.

4. ورودی خود را به قسمت های کوچکی از انقباض حساس است. ورودی خودکاری از آسیب ناشی از نخ های پاره شده جلوگیری می کند.

برنامه های کاربردی نمونه:

1. خودرو

2. ساخت و ساز کارخانه و تجهیزات

3. صنعت حمل و نقل راه آهن

4. تکنیک های الکتریکی و آزمایشگاهی

5. لوازم خانگی

6. مهندسی پزشکی

مواد نصب :

- آلیاژهای سبک

- آهن، برنج، فلزات برنز NF

- پلاستیک، ورقه ورقه

- Hardwoods

مواد و پایان :

فولاد ضد زنگ 303، غیر فعال شده است

فولاد ضد زنگ سخت، گالوانیزه، کروم زرد

سایر مواد، طرح ها و پایان نامه ها بر اساس درخواست:

برادری

فولاد ضد زنگ سخت، گالوانیزه، آبی passivated

فولاد ضد زنگ سخت، روی / نیکل اندود، شفاف passivated

پارامترهای فنی :

ابعاد در میلیمتر

سری متریک
شماره فولاد کربن	شماره بخش فولاد ضد زنگ	موضوع داخلی	موضوع خارجی		طول	مقادیر دستورالعمل برای دریافت قطر سوراخ	حداقل عمق غار برای حفره های کور
فولاد کربنی (1215)	SUS303	الف	E	پ	ب	ل	T
302020001	302020002	M2	4.5	0.5	6	4.2 تا 4.3	8
302025001	302025002	M2.5	4.5	0.5	6	4.2 تا 4.3	8
302030001	302030002	M3	5	0.5	6	4.7 تا 4.8	8
302035001	302035002	M3.5	6	0.75	8	5.6 تا 5.7	10
302040001	302040002	M4	6.5	0.75	8	6.1 تا 6.2	10
302050001	302050002	M5	8	1	10	7.5 تا 7.6	13
302060001	302060002	M6 (a)	9	1	12	8.5 تا 8.6	15
302061001	302061002	M6	10	1.5	14	9.2 تا 9.4	17
302080001	302080002	M8	12	1.5	15	11.2 تا 11.4	18
302100001	302100002	M10	14	1.5	18	13.2 تا 13.4	22
302120001	302120002	M12	16	1.5	22	15.2 تا 15.4	26
302140001	302140002	M14	18	1.5	24	17.2 تا 17.4	28
302160001	302160002	M16	20	1.5	22	19.2 تا 19.4	26
302180001	302180002	M18	22	1.5	24	21.2 تا 21.4	29
302200001	302200002	M20	26	1.5	27	25.2 تا 25.4	32
302200001	302200002	M22	26	1.5	30	25.2 تا 25.4	36
302240001	302240002	M24	30	1.5	30	29.2 تا 29.4	36
302270001	302270002	M27	34	1.5	30	33.2 تا 33.4	36

UNC و UNF سری
	فولاد کربن شماره بخش	شماره بخش فولاد ضد زنگ	موضوع داخلی	موضوع خارجی		طول	مقادیر دستورالعمل برای دریافت قطر سوراخ	حداقل عمق غار برای حفره های کور
UNC یکپارچه درشت موضوع ANSI B1.1 / BS 1580 موضوع داخلی	فولاد کربن (1215)	SUS303	الف	E	پ	ب	ل	T
	302604001	302604002	4 -40	5	0.5	6	4.5 تا 4.8	8
	302606001	302606002	6 - 32	6	0.75	8	5.6 تا 5.7	10
	302608001	302608002	8 - 32	6.5	0.75	8	6.1 تا 6.2	10
	302610001	302610002	10 - 32	8	1	10	7.5 تا 7.6	13
	302625001	302625002	1/4 - 20	10	1.5	14	9.2 تا 9.4	17
	302631001	302631002	5/16 - 18	12	1.5	15	11.2 تا 11.4	18
	302637001	302637002	3/8 - 16	14	1.5	18	13.2 تا 13.4	22
	302644001	302644002	7/16 - 14	16	1.5	22	15.2 تا 15.4	26
	302650001	302650002	1/2 - 13	18	1.5	22	17.2 تا 17.4	26
	302662001	302662002	5/8 - 11	20	1.5	22	19.2 تا 19.4	26
UNF موضوع جامع متحد ANSI B1.1 / BS1580 موضوع داخلی	302704001	302704002	4 - 48	5	0.5	6	4.5 تا 4.8	8
	302706001	302706002	6 - 40	6	0.75	8	5.6 تا 5.7	10
	302708001	302708002	8 - 36	6.5	0.75	8	6.1 تا 6.2	10
	302710001	302710002	10 - 32	8	1	10	7.5 تا 7.6	13
	302725001	302725002	1/4 تا 28	10	1.5	14	9.2 تا 9.4	17
	302731001	302731002	5/16 - 24	12	1.5	15	11.2 تا 11.4	18
	302737001	302737002	3/8 - 24	14	1.5	18	13.2 تا 13.4	22
	302744001	302744002	7/16 - 20	16	1.5	22	15.2 تا 15.4	26
	302750001	302750002	1/2 - 20	18	1.5	22	17.2 تا 17.4	26
	302762001	302762002	5/8 - 18	20	1.5	22	19.2 تا 19.4	2

فرآیند تزریق دستی

نصب دستی با ابزار رانندگی و آچار ضربه ای:

نصب اضطراری با استفاده از پیچ و مهره:

قرار دادن دستی معمولا با استفاده از ابزار دستی از طریق رشته داخلی یا در مورد ابزار با استفاده از سوکت شش ضلعی انجام می شود. البته می توانید از ابزار قدرت برای نصب دستی استفاده کنید. در صورت انجام این کار باید اطمینان حاصل شود که آستین چرخشی در موقعیت صحیح مربوطه قرار دارد.

تصویر 11.1 / 12.1

درج موضوع، هندسه برش (شکاف یا سوراخ) باید به سمت پایین به سمت پایین قرار گیرد. توجه داشته باشید که هنگام انجام این کار باید پرداخت شود، به طوری که پیچ با مهره در جهت هندسه برش، پس از قفل کردن با یک مهره، در غیر این صورت تخلیه می شود

تصویر 11.2 / 12.2

پیچ در داخل تا حدودی 0.1-0.2 میلی متر در زیر سطح قطعه کار (در هنگام نصب موقت با استفاده از پیچ و مهره، درج باید تا زمانی که مسطح پردازش می شود). مونتاژ عمودی باید تضمین شود.

تصویر 11.3 / 12.3

انسداد مقطع را خنثی کنید، در غیر اینصورت ممکن است انسداد پیچ شود. بعد از پیچ / پیچ در ابزار پیچ.

FQA

Q1: آیا شما شرکت یا سازنده تجارت هستید؟

A1: ما از سال 2004 در Shen Zhen چین تولید می کنیم.

Q2: آیا برای اقلام سهام دارید؟

A2: بله، بیشتر موارد موجود در انبار برای کشتی است.

Q3: مدت زمان تحویل چه مدت است؟

A3: عموما 1 روز برای مورد سهام، 10-15 روز برای اقلام سفارشی و یا مقدار زیادی بیش از 50000 عدد.

Q4: آیا می توانید نمونه های خود را ارائه دهید؟ آیا رایگان یا اضافی است؟

A4: بله، ما می توانیم نمونه را به صورت رایگان ارائه دهیم، اما هزینه حمل و نقل را پرداخت نمی کنیم.

Q5 در مورد شرایط پرداخت چه می گویید؟

A5: به طور کلی 100٪ T / T در پیش از قبل از shippment یا تولید انبوه، و ما همچنین می توانید با توجه به نیاز خود مشورت کنید.

Q6: مزیت شما چیست؟

A6: قیمت رقابتی، تحویل سریع و کیفیت بالا. مسئولان گرا، تحمل سخت، پایان صاف و عملکرد طولانی مدت.

Q7: تجهیزات ماشینکاری خود چیست؟
A7: دستگاه های فرز CNC، دستگاه های تراش CNC، دستگاه های stamping، دستگاه های سنگ زنی، ماشین آلات تراش اتوماتیک، ماشین آلات ضربه زنی، دستگاه های سنگ زنی، ماشین های پیچ، ماشین های برش و غیره.

Q8: چگونگی تضمین کیفیت قطعات صنعتی؟

A8: ما بیش از 15 سال با تجربه کامل در زمینه گیربکس بوده ایم. و در کل پردازش 5 چک وجود دارد: ما IQC (کنترل کیفی ورودی)، IPQCS (در بخش کنترل کیفیت فرایند)، FQC (کنترل کیفیت نهایی) و OQC (کنترل کیفیت خارج) برای کنترل هر فرآیند اجزای صنعتی تولید
