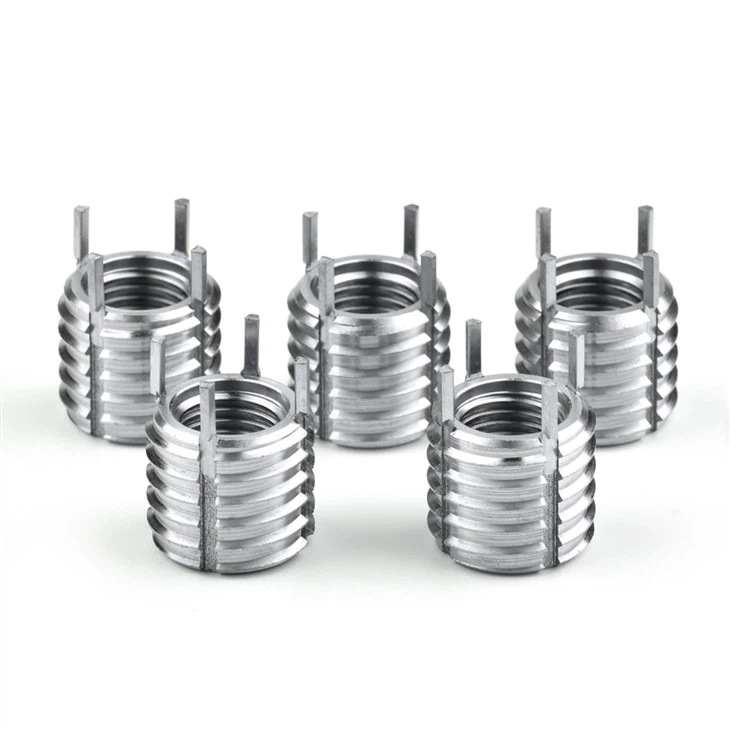

مجهز به گیره های مکرر مینیبری دارای یک موضوع کوچکتر OD از درج های سنگین و استاندارد است، ایده آل برای فضاهای تنگ که در آن قدرت کشش کمتر قابل قبول است. مجهز به قفل Keensert رشته ای برای تقویت نخ ها ایده آل است، به خصوص هنگامی که پیچ و مهره یا پیچ متصل می شود اغلب حذف می شود. این درجها موضوعی قوی و دائمی از جنس استنلس استیل را در هر ماده اصلی، آهنی، غیر آهنی یا غیر فلزی ارائه می دهد. درج Keinsert قفل رشته نیز مناسب برای تعمیر سریع از مسدود شده، آسیب دیده، و یا فرسوده است. کلیدهای قفل به طور مثبت از چرخش در جلو جلوگیری می کنند.
امکانات :
• نصب با مته و شیپور خاموشی استاندارد
• نصب آسان و حذف
• ممکن است در مواد مختلف استفاده شود: آلومینیوم، منیزیم، فولاد نورد سرد
• برای بالا بردن مقاومت در برابر خوردگی و تکمیل گذراندن
• موضوع داخلی ضد خسته در سری اینچ؛ مقابله با Thread های داخلی در Metric Series
برنامه های کاربردی نمونه :
• کامیون، بنزین
• ماشین آلات، موتورهای کوچک
• قالب، ابزار و مرگ
• MRO وظایف
مواد : در فولاد کربن - C1215 یا معادل آن
در فولاد ضد زنگ - 303 یا معادل آن
کلید - 302 CRES یا معادل آن
پایان : فولاد کربن - فسفات روی
فولاد ضد زنگ - Passivated
Tolerances : ± 10 0 اینچ یا ± 25 میلیمتر مگر اینکه مشخص شود در غیر این صورت.
ابعاد : در اینچ به جز درجهای متریک در میلیمتر هستند.
درجهای متریک / اینچ یک موضوع داخلی متریک در حالی که
ابعاد دیگر در اینچ است.
کلید : درج با موضوع موضوع داخلی 5/16 یا M7 و بزرگتر است
4 کلید قفل، اندازه های کوچکتر دارای 2 کلید قفل هستند.
شیر حفاری سوراخ تحمل : اینچ - .234 به. 500 = + 004 / - 001
اینچ - بیش از .500 = + 005 / -. 001
متریک - 6.90 تا 10.80 = +100 / -. 025
Metric - بیش از 12.80 = + 1.3 / -. 025
PARAMETER INSERT THREAD LOCKING KEENSERT LOCKING :
دیوار نازک - سری متریک | |||||||||||
قرار دادن | نصب و راه اندازی | حذف کردن | |||||||||
شماره کربن شماره |
شماره بخش استنلس استیل |
کلاس Thread 6H داخلی |
کلاس Thread 6 گرم |
طول در |
قسمت نصب ابزار |
ضربه بزنید مته اندازه |
قطر C'Sink +25 / - 00 | ضربه بزنید | مته | ||
کلاس 6H | عمق حداقل |
اندازه |
عمق | ||||||||
25847 | 26347 | M2- 0.4 | M4- 0.7 | 3.0 | 24697 | 3.4 | 4.1 | M4- 0.7 | 4.0 | 2.8 | 2.0 |
25848 | 26348 | M2.5- 0.45 | M4.5- 0.75 | 3.8 | 24698 | 3.9 | 4.6 | M4.5- 0.75 | 5.0 | 3.0 | 2.0 |
25849 | 26349 | M3 - 0.5 | M5- 0.8 | 4.25 | 24699 | 4.4 | 5.1 | M5- 0.8 | 5.5 | 3.5 | 2.25 |
25950 | 26350 | M4- 0.7 | M6- 0.75 | 5.25 | 24750 | 5.5 | 6.1 | M6- 0.75 | 6.5 | 4.6 | 2.5 |
25951 | 26351 | M 5-0.8 | M8-1.25 | 8.0 | 24751 | 6.9 | 8.25 | M8-1.25 | 9.5 | 5.50 | 4.00 |
25952 | 26352 | M6-1 | M10-1.25 | 10.0 | 24752 | 8.8 | 10.25 | M10-1.25 | 11.5 | 7.50 | 4.75 |
25953 | 26353 | M8-1.25 |
M12-1.25 |
12.0 | 24753 |
10.8 |
12.25 |
M12-1.25 |
13.5 |
9.50 |
4.75 |
26153 | 26553 | M8-1 | |||||||||
25955 | 26355 | M10-1.5 |
M14-1.5 |
14.0 | 24755 |
12.8 |
14.25 |
M14-1.5 |
15.5 |
11.50 |
4.75 |
26155 | 26555 | M10-1.25 | |||||||||
25956 | 26356 | M12-1.75 |
M16-1.5 |
16.0 | 24756 |
14.75 |
16.25 |
M16-1.5 |
17.5 |
13.50 |
4.75 |
26156 | 26556 | M12-1.25 | |||||||||
وظیفه سنگین - سری متریک | |||||||||||
قرار دادن | نصب و راه اندازی | حذف کردن | |||||||||
شماره کربن شماره |
شماره بخش استنلس استیل |
کلاس Thread 6H داخلی |
کلاس Thread 6 گرم |
طول در |
قسمت نصب ابزار |
ضربه بزنید مته اندازه |
قطر C'Sink +25 / - 00 | ضربه بزنید | مته | ||
کلاس 6H | حداقل عمق |
اندازه |
عمق | ||||||||
25963 | 26363 | M4- .7 | M8-1.25 | 8.0 | 24763 | 6.90 | 8.25 | M8-1.25 | 9.5 | 5.50 | 4.00 |
25964 | 26364 | M5-.8 | M10-1.25 | 10.0 | 24764 | 8.80 | 10.25 | M10-1.25 | 12.5 | 7.50 | 4.75 |
25965 | 26365 | M6-1 | M12-1.25 | 12.0 | 24765 | 10.80 | 12.25 | M12-1.25 | 14.5 | 9.50 | 4.75 |
25966 | 26366 | M8-1.25 |
M14-1.5 |
14.0 | 24766 |
12.80 |
14.25 |
M14-1.5 |
16.5 |
11.50 |
4.75 |
26166 | 26566 | M8-1 | |||||||||
25967 | 26367 | M10-1.5 |
M16-1.5 |
16.0 | 24767 |
14.75 |
16.25 |
M16-1.5 |
18.5 |
13.50 |
4.75 |
26167 | 26567 | M10-1.25 | |||||||||
23596 | 26369 | M12-1.75 |
M18-1.5 |
18.0 | 24769 |
16.75 |
18.25 |
M18-1.5 |
20.5 |
15.50 |
4.75 |
26169 | 26569 | M12-1.25 | |||||||||
25970 | 26370 | M14-2 |
M20-1.5 |
20.0 | 24770 |
18.75 |
20.25 |
M20-1.5 |
22.5 |
17.50 |
4.75 |
26170 | 26570 | M14-1.5 | |||||||||
25971 | 26371 | M16-2 |
M22-1.5 |
22.0 | 24771 |
20.50 |
22.25 |
M22-1.5 |
24.5 |
17.75 |
6.35 |
26171 | 26571 | M16-1.5 | |||||||||
26172 | 26572 | M18-1.5 | M24-1.5 | 24.0 | 24772 | 22.50 | 24.25 | M24-1.5 | 26.5 | 19.75 | 6.35 |
25973 | 26373 | M20-2.5 |
M30-2 |
30.0 | 24773 |
28.00 |
30.25 |
M30-2 |
34.5 |
25.75 |
6.35 |
26173 | 26573 | M20-1.5 | |||||||||
26174 | 26574 | M22-1.5 | M32-2 | 32.0 | 24774 | 30.00 | 32.25 | M32-2 | 36.5 | 27.75 | 6.35 |
25975 | 26375 | M24-3 |
M33-2 |
33.0 | 24775 |
31.00 |
33.25 |
M33-2 |
37.5 |
28.75 |
6.35 |
26175 | 26575 | M24-2 | |||||||||
نصب و حذف :
