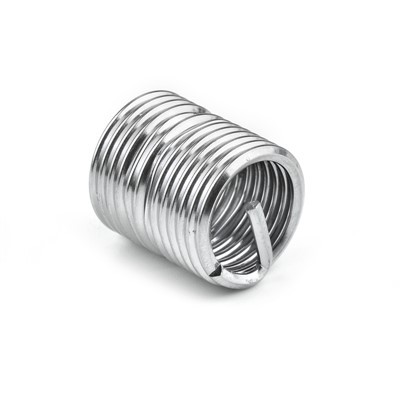

درپوش های بافت برش با قلم های مقاوم در برابر سایش با درپوش های برش درپوش های ریز با برش های برش یک اتصال دهنده خودکاری است برای ایجاد اتصالات پیچ مقاوم در برابر سایش بدون لعاب با ظرفیت بار بالا در مواد با مقاومت برشی کم.
مناسب برای نصب در مواد زیر است:
- آلیاژهای سبک
- آهن، برنج، فلزات برنز NF
- پلاستیک، ورقه ورقه
- Hardwoods
مواد:
فولاد مقاوم در برابر مورد، گالوانیزه، آبی رنگ پذیر
فولاد مقاوم در برابر مورد، گالوانیزه، کروم زرد
پارامترهای فنی :
ابعاد در میلیمتر
سری متریک | |||||||
شماره فولاد کربن | شماره بخش فولاد ضد زنگ | موضوع داخلی | موضوع خارجی | طول | مقررات ارزش برای دریافت قطر سوراخ | حداقل عمق حفره برای سوراخ های کور | |
فولاد کربنی (1215) | SUS303 | الف | E | پ | ب | ل | T |
307030001 | 307030002 | M3 | 5 | 0.6 | 4 | 4.7 تا 4.8 | 6 |
308030001 | 308030002 | M3 | 5 | 0.6 | 6 | 4.7 تا 4.8 | 8 |
307035001 | 307035002 | M3.5 | 6 | 0.8 | 5 | 5.6 تا 5.7 | 7 |
308035001 | 308035002 | M3.5 | 6 | 0.8 | 8 | 5.6 تا 5.7 | 10 |
307040001 | 307040002 | M4 | 6.5 | 0.8 | 6 | 6.1 تا 6.2 | 8 |
308040001 | 308040002 | M4 | 6.5 | 0.8 | 8 | 6.1 تا 6.2 | 10 |
307050001 | 307050002 | M5 | 8 | 1 | 7 | 7.6 تا 7.7 | 9 |
308050001 | 308050002 | M5 | 8 | 1 | 10 | 7.6 تا 7.7 | 13 |
307060001 | 307060002 | M6 | 10 | 1.25 | 8 | 9.5 تا 9.6 | 10 |
308060001 | 308060002 | M6 | 10 | 1.25 | 12 | 9.5 تا 9.6 | 15 |
307080001 | 307080002 | M8 | 12 | 1.5 | 9 | 11.3 تا 11.5 | 11 |
308080001 | 308080002 | M8 | 12 | 1.5 | 14 | 11.3 تا 11.5 | 17 |
307100001 | 307100002 | M10 | 14 | 1.5 | 10 | 13.3 تا 13.5 | 13 |
308100001 | 308100002 | M10 | 14 | 1.5 | 18 | 13.3 تا 13.5 | 22 |
307120001 | 307120002 | M12 | 16 | 1.75 | 12 | 15.2 تا 15.4 | 15 |
308120001 | 308120002 | M12 | 16 | 1.75 | 22 | 15.2 تا 15.4 | 26 |
307140001 | 307140002 | M14 | 18 | 2 | 14 | 17.2 تا 17.4 | 17 |
308140001 | 308140002 | M14 | 18 | 2 | 24 | 17.2 تا 17.4 | 28 |
307160001 | 307160002 | M16 | 20 | 2 | 14 | 19.2 تا 19.4 | 17 |
308160001 | 308160002 | M16 | 20 | 2 | 24 | 19.2 تا 19.4 | 28 |
307180001 | 307180002 | M18 | 22 | 2 | 18 | 21.2 تا 21.4 | 21 |
308180001 | 308180002 | M18 | 22 | 2 | 24 | 21.2 تا 21.4 | 28 |
308200001 | 308200002 | M20 | 26 | 2 | 27 | 25.2 تا 25.4 | 31 |
308220001 | 308220002 | M22 | 26 | 2 | 30 | 25.2 تا 25.4 | 34 |
308240001 | 308240002 | M24 | 30 | 2 | 30 | 29.2 تا 29.4 | 34 |
فرآیند تزریق دستی:
نصب دستی با ابزار رانندگی و آچار ضربه ای:
نصب اضطراری با استفاده از پیچ و مهره:
قرار دادن دستی معمولا با استفاده از ابزار دستی از طریق رشته داخلی یا در مورد ابزار با استفاده از سوکت شش ضلعی انجام می شود. البته می توانید از ابزار قدرت برای نصب دستی استفاده کنید. در صورت انجام این کار باید اطمینان حاصل شود که آستین چرخشی در موقعیت صحیح مربوطه قرار دارد.
تصویر 11.1 / 12.1
درج موضوع، هندسه برش (شکاف یا سوراخ) باید به سمت پایین به سمت پایین قرار گیرد. توجه داشته باشید که هنگام انجام این کار باید پرداخت شود، به طوری که پیچ با مهره در جهت هندسه برش، پس از قفل کردن با یک مهره، در غیر این صورت تخلیه می شود
تصویر 11.2 / 12.2
پیچ در داخل تا حدودی 0.1-0.2 میلی متر در زیر سطح قطعه کار (در هنگام نصب موقت با استفاده از پیچ و مهره، درج باید تا زمانی که مسطح پردازش می شود). مونتاژ عمودی باید تضمین شود.
تصویر 11.3 / 12.3
انسداد مقطع را خنثی کنید، در غیر اینصورت ممکن است انسداد پیچ شود. بعد از پیچ / پیچ در ابزار پیچ.
